Från tunn till tjock? Från tjock till tunn?

Konsumentprodukternas väggtjocklek är vanligtvis inte enhetliga. Generellt, när mögel designers väljer gating position, De började leta efter en relativt tjockare sektion och placerade porten närmare den.

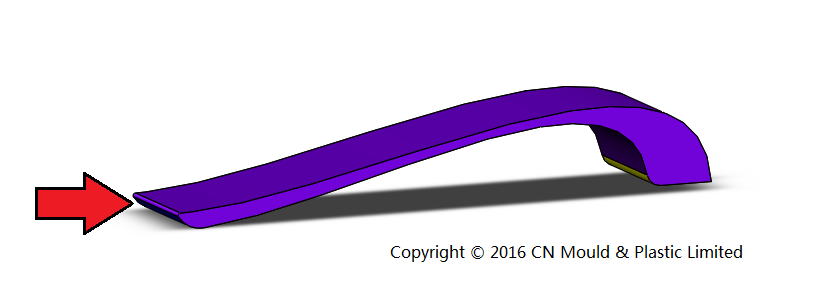

Fig.1

Varför “Thin to Tjock” orsakar ett problem?

Den tjockare delen av gjutningen kräver mer förpackning, dvs. Den behöver mer tid att fylla. Därför, när porten är placerad vid den tunnare sektionen, som visas i figur. 1 skulle övergångsytan mellan tjockt och tunt frysa av innan smältningen fylls helt tjockare om flödet är stort. Dessutom skulle smälten tendera att jet när den först kommer in i den tjockare sektionen och orsaka dåliga ytbehandlingar.

“Thick to Thin” också Problematick

Men att blint tillämpa allmänna regler är inte klokt. ”Thick to tunn” också orsaka problem i vissa scenarier. Med tanke på en kant grind visas som i Fig. 2, jetting sker som smält strömmen in i den öppna håligheten och resulterar i ett dåligt utseende. Jetting skulle också leda till dålig styrka eftersom smältsvets inte bra.

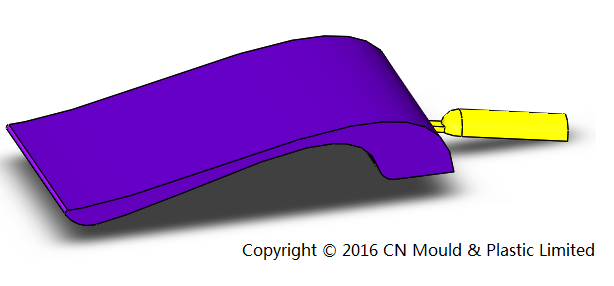

Bild 2

Var flexibel och lös!

Justering av smält in vinkel är bra för att lösa ovanstående jetting problem. Syftet är att hindra höghastighetsflödet när det går in i håligheten och uppnå en kortare landlängd. Andra sätt är att sätta in stift om det finns hål i den tjockare sektionen och att justera portens storlek kan också övervägas om så är lämpligt.
