Hur bestämma klädd kraft krävs av produkten?

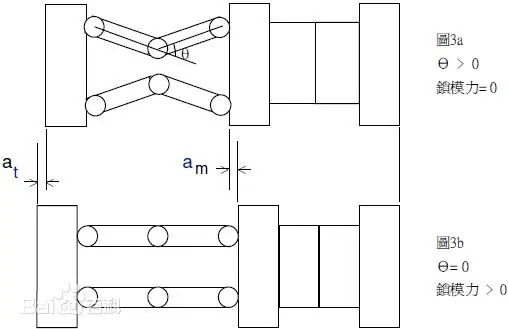

Klämningskraft hänvisar till låskraften på mögeln av injektionsmaskinen för att övervinna expansionskraften i smältning mögelhålan vid injektion. När råvaran injiceras i håligheten vid högt tryck, kommer plasttrycket att generera mot mögel vägg, så mögel klämningsenheten i injektionsgjutningsmaskinen måste ge tillräckligt med "Muld klämningskraft" för att förhindra mögeln från att vara sträckt Öppna.

Beräkning av mögel klämningskraften

S: Den nödvändiga klämningskraften är relaterad till mögel struktur, mögelhåltryck och produktstorlek.

Klämningskraft (MPa) = det genomsnittliga trycket i mögelhålan (den allmänna produkten kan vara 30MPa) x säkerhetsfaktorn (i allmänhet är 1,1~1.2) x den projicerade arean av produkten på delningsytan x hålrum nummer.

B: Hur man väljer rätt sprutmaskin: 1MPa=9.8kg/cm

Urval av insprutning gjutmaskiner

1. Välj rätt typ.

Typ och serie av sprutmaskiner bestäms av produkter och plast. Eftersom det finns många olika typerInsprutningsformningMaskiner, är det nödvändigt att korrekt bestämma vilken typ av insprutningsmaskin som ska tillverkas i början. Dessutom kräver vissa produkter hög stabilitet, hög precision, ultra-hög injektionshastighet, högt tryck eller snabba produktionsförhållanden. så vi måste välja rätt serie att producera.

2. Formen kan placeras i maskinen.

1) Mögelns bredd och höjd bör vara mindre än eller åtminstone en sida är mindre än den stora slipstången innerutrymme.

2) Bredden och höjden av die är bäst inom storleksområdet för klämpplattan.

3) Bredd och höjd på mögel bör uppfylla den minsta mögel storlek som rekommenderas av injektionsgjutningsmaskinen.

3. Uppfylla kravet på utkastning

Avgör från mögel- och färdigprodukten om mögelöppningen stroke är tillräckligt för att den färdiga produkten ska tas bort. Mögelöppningen stroke avser avståndet mellan de två platten iInsprutning gjut maskin, Och storleken på det påverkar direkt storleken på form av injektionsformat. Syftet med mögelöppningen stroke är att säkerställa att mögeln kan öppnas helt för att underlätta avlägsnande av produkten.

4. Tillräckligt med klämnings kraft

Av produkten och plasten för att bestämma klämkraften. Kraven på klämningskraft för mögel beräknas enligt följande:

Maskinens klämkraft skall vara större än den kraft som plastinsprutning utövar i hållning av mögeln. och av säkerhetsskäl behöver maskinens klämkraft vanligtvis vara mer än 1,17 gånger hållkraften.

Den kraft som utövas av plastinsprutning i håligheten för att ”öppna mögeln” = projicerat område av slutprodukten (cm2)× hålrum × tryck i mögeln (kg/cm2).

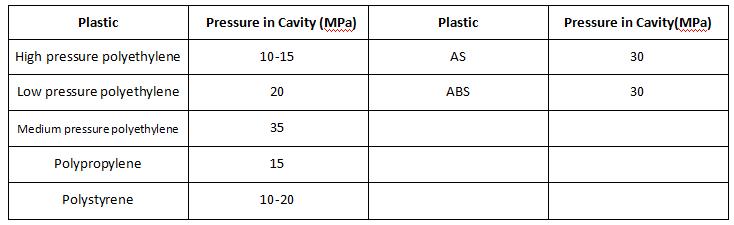

Trycket i mögeln varierar med råvaran, och den allmänna råvaran är 350 ~ 400kg/cm2
