Analys av runnerbalanssystemet för flera insprutningsformer

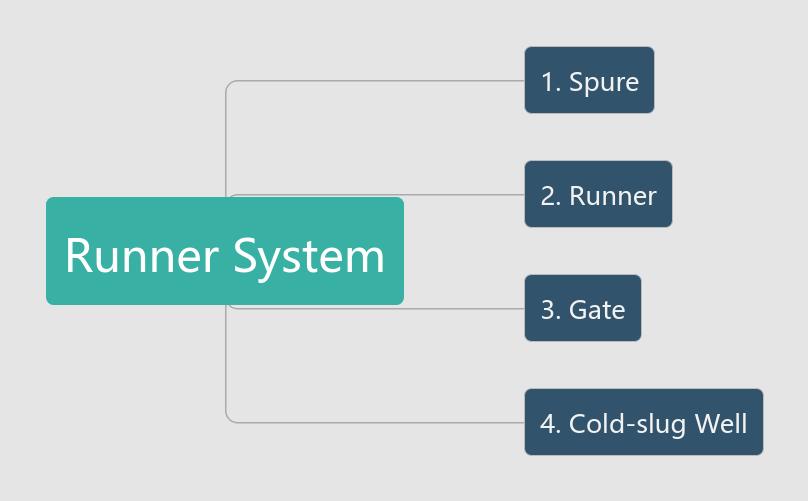

För att förbättra produktionseffektiviteten och minska kostnaderna är små plastdelar ofta utformade som flerhålslag. Runner-systemet i injektionsformen hänvisar till flödeskanalen för plastens smältning mellan insprutningsmaskin munstycken och håligheten Denna förordning träder i kraft dagen efter det att den har offentliggjorts i Europeiska unionens officiella tidning. som består av gran, löpare, grind och kall-slug väl. Dess funktion är att jämnt fylla plastsmältningen i varje hål i ett jämnt flöde tillstånd, och i processen med fyllning och kylning, injektionstrycket överförs till varje del av håligheten.

Mögeln med multikavity måste ha flera löpare för att leverera det smälta materialet till varje hål. Om utformningen av Runner System är rimlig påverkar därför direkt kvaliteten på insprutningsdelar, materialförbrukningen. produktionseffektivitet och produktionskostnad. Runnersystemets löparbalans säkerställer att kvalitet, prestanda och andra indikatorer för varje hålighetsplastdel är enhetliga. Löparebalansen innebär att plasten kan nå och fylla håligheten med samma tid, tryck och temperatur. Därför är studien av Runner Systembalans mycket viktig.

• Arrangemang av hål och löpare.

Arrangemangen av hål och löpare kan delas upp i två kategorier: balanserad typ och icke-balanserad typ.

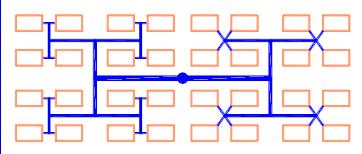

Balanserad layout:Den balanserade layouten kännetecknas av samma längd, löparens form och sektionsstorlek från granen till grinden i varje hål, som kan uppnå syftet med enhetlig fyllning av varje hål.

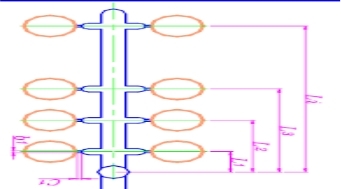

Icke-balanserad layout:Den icke balanserade layouten kännetecknas av löparens ojämna Detta arrangemang kan dock avsevärt förkorta det totala smältflödet i runnersystemet. och kompakt mögelmekanismen kan minska värmeförlust och injektionstryckförlust under påfyllningsprocessen, vilket förkortar mögelfyllningstiden för smältning.

• Mätning av löpsystemets balans

Runnersystemets balanserade tillstånd innebär att plasten smält kan fylla håligheten samtidigt som formning, och plastdelarna med samma storlek och goda prestanda kan erhållas efter det.Insprutningsformning. Runnersystemets balans är nära relaterad till arrangemang av hål och löpare.

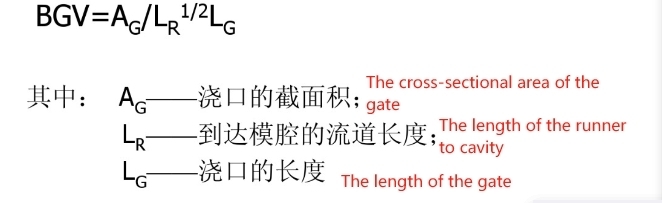

Runnersystemets balans mäts ofta med BGV-värdet (portbalansvärde). Om de BGV-värden som beräknas av varje grind i flera insprutningsformen är lika, Det betyder att Runnersystemet i stort sett är balanserat. Tvärtom, Runnersystemet är obalanserat.

När du använder multi-kavity insprutning form för att bearbeta plastdelar, kan det balanserade Runner System förbättra produktkvaliteten, Minska avfall och bristfälliga produkter och förbättra effektiviteten. Den balanserade utformningen av håligheten och löparen kan uppfylla kraven i det balanserade runnersystemet, men det kommer att öka komplexiteten och kostnaden av mögel. Den icke balanserade layouten kan också justeras med hjälp av BGV-värdet på gaten för att uppfylla kraven i den balanserade run System. Detta icke-balanserade Runner System används i stor utsträckning i produktionen på grund av den korta längden på löparen och enkel bearbetning, men storleken oF varje grind behöver justeras noggrant, vilket ger mycket mer arbete till mögeldesign och mögel reparation.

Kort sagt, genom att kontrollera balansen i Runnersystemet, multi-kavity injektionsformen kan göra varje hål jämnt dela det nödvändiga tillräckligt tryck från det totala trycket genom Runner systemet Denna förordning träder i kraft dagen efter det att den har offentliggjorts i Europeiska unionens officiella tidning. så att plastsmältningen samtidigt fylls jämnt med varje hål. Slutligen är den inre kvaliteten på plastdelarna i varje hål är enhetlig och stabil.
