Fallstudie: Avancerad överfyllning

Det är känt att inte alla injektionsdelar utmanar den tekniska skickligheten i verktygsmaskinen och gjutaren, men det finns några som gör det. I den här artikeln kommer ett verkligt exempel på överträdelser att presenteras för att belysa avancerade överträdelser.

Några definitioner för att klargöra framåt. Infoga gjutning och dubbel-shot formning är båda processer som bildar en del bindande flera komponenter tillsammans. Dual-shot formning kräver oftast en viss typ av maskin som kan rotera platten eller flytta kärnan. (Vissa flyttar ut kärnan och andra inte.) Infoga gjutning är en process med insatser placeras i verktyget, med hand eller automation, innan gjutning. De skulle kunna klassificeras ytterligare genom olika materialkombination, men de är inte fokus i denna artikel.

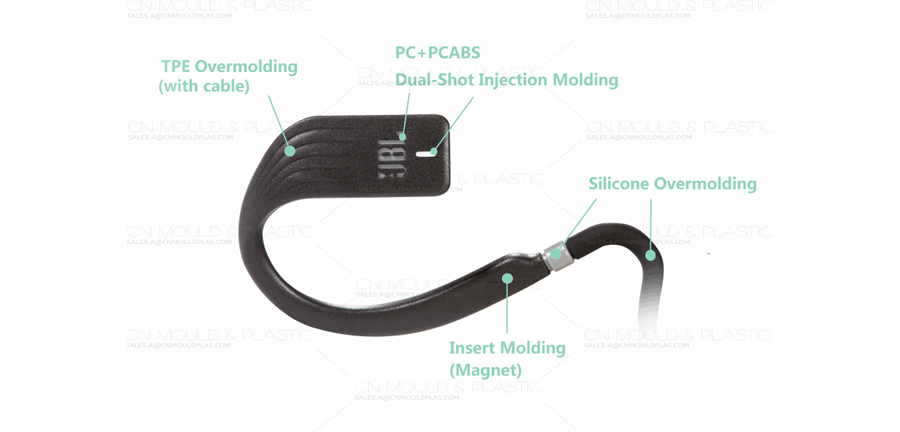

Delen som visas i bilden ovan introducerades på CES 2018 som en in-ear hörlur som är skräddarsydd för idrottare med ultimat komfort. och bekvämlighet. Från injektionsgjutningens perspektiv är detta ett exempel på en blandning av olika typer av insatsformning och övermoldning. Totalt finns det sex komponenter i en del: PC-fönster, PC-ABS skal, silikon halsband, magnet, kabel, TPE-skydd. TPE övermoldning är det sista steget, som ansluter alla andra komponenter för att göra en integrerad del.

För verktygsframställning har denna del en mycket komplex avdelningslinje, som visas i grönt, som kräver mycket noggranna arbeten i verktygsanpassning för att styra flash, missmatchning och försegling. Flera komponenter i ett verktyg ökar också komplexiteten av mögelflöde, därmed svårt att simulera och göra gjutparametern justering mer känslig.

Under det senaste decenniet har kinesiska tillverkare samlat många erfarenheter av verktygsframställning, Formning och kvalitetskontroll och utvecklats för att göra mer avancerade varor. När det gäller den massiva storleken på den kinesiska tillverkningsindustrin varierar kapacitetsnivån och specialnivån. CN-Mould & Plastic Limited är den som har sin kärnkompetens i insatsform och övermoldning, i form struktur innovation, problemlösning och utmärkt kommunikation. Äger över 130 gjutmaskin, från 18 ton mikrogjutpress till 1200 ton press, Vi kan erbjuda en omfattande tjänst från verktygsdesign till provtagning och massproduktion. Klicka på knappen nedan för att se fler av våra produkter.
