Process för produktstruktur konstruktion och utveckling

Strukturell design kan delas in i utvecklingsdesign, adaptiv design och variantdesign. Utformning och utveckling av produktstrukturen kan delas upp i följande steg:

1. Den nya projektfasen

Enligt kundens krav på projektdesign, utvecklingsavdelningen, försäljningsavdelning och kvalitetskontroll avdelning deltar i projektutvärderingsmötet för att avgöra genomförbarheten av projektet och projektutvecklingslea som är ansvarig för den övergripande planeringen av projektet och sedan utarbetar projektuppgiftsboken och ny produktkostnadsbudgettabell.

2. Design plan (effektritning) steg

Efter att ha fastställt utvecklingsprojektet, kommer grafisk designingenjör att slutföra ritningen av grafisk designeffekt inom en vecka.

1) Möte sammankallat av projektledaren för att granska effektritningen, inklusive:

A. Strukturens genomförbarhet.

B. Förpackningssystem

C. Utseende färg matchar.

D. Materialkrav för delar.

E. Om funktionen är genomförbar.

2) Om problem upptäcks i översynen, lämpligt föreslå ändringsförslag och gör om effektritningen.

3) Gör en bra granskningsrapport.

3. Design struktur diagram steg

1) I detta skede är konstruktionsingenjörer och elektronikingenjörer gemensamt ansvariga för arbetet.

2) Konstruktören designar strukturritningen med PROE(eller annan programvara) enligt effektritningen. Om i ritningsprocessen finns på PROE inte kan göras, eller kan inte vara ute ur mögel bör läggas fram i tid för att se om du kan ändra utseende krav. Vanliga konstruktionsritningar måste färdigställas inom 5 dagar, komplexa konstruktionsritningar måste färdigställas inom 7 dagar.

3) Tänk på följande problem när man gör struktur ritningar:

A. Krympning av plastdelar.

B. Utkast vinkel av mögeln.

C. Tillverkningsproblem.

D. Förpackningsskydd.

4. Mögelproduktionsstadie

1) Tillhandahålla dokument (2D-ritningar, 3D-ritningar) för mögelavdelningen att göra mögeln.

Mögelavdelningen är skyldig att ge mögel granskning resultatet efter att ha mottagit ritningsfilen. (Om produktens prestanda inte påverkas, kan strukturritningen ändras beroende på den situation som mögelavdelningen återspeglas.)

2) Kräva mögelavdelningen att tillhandahålla inom tre dagar från mottagandet av produktritningen:

Mögel struktur ritning (3D-ritning, 2D-ritning), mögelritning bör granskas och bekräftas av ingenjören.

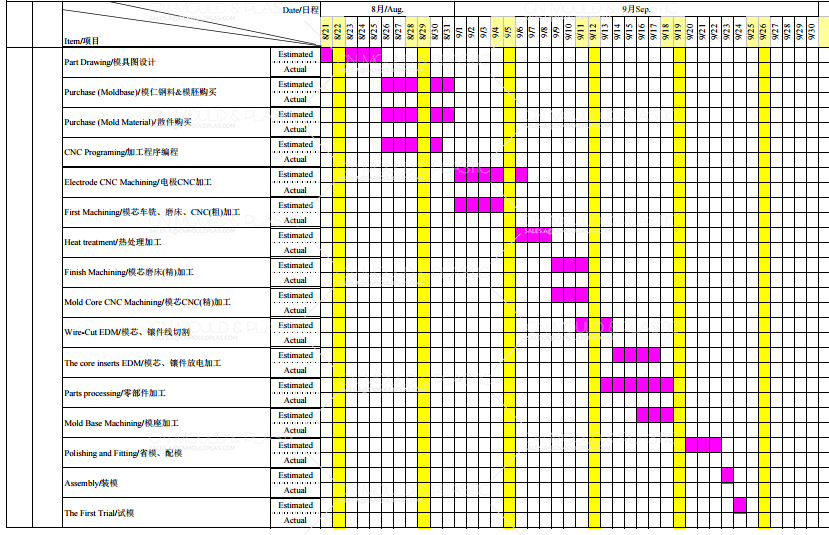

3) Mögel öppningsschema.

4) Form struktur granskning innehåll: avdelning yta, utnyttjande pin och material.

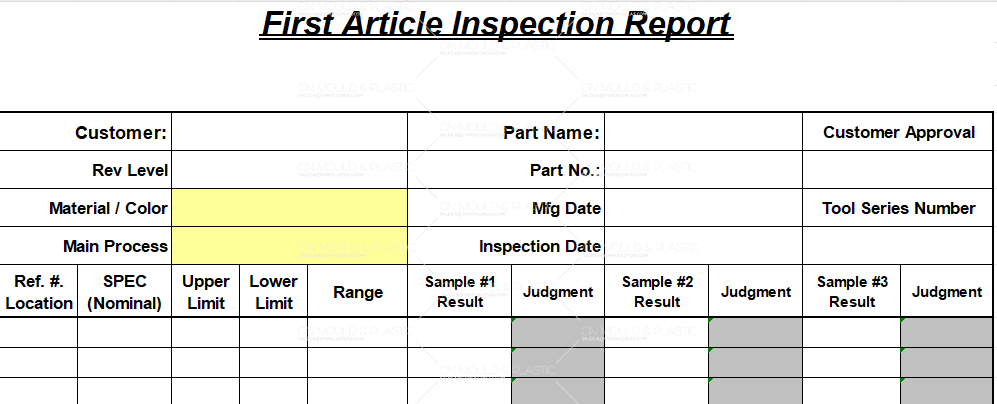

5. Det första projektets prototyp steg

Den första projektprototypen måste uppfylla kraven:

A. Det finns ingen uppenbar klämning och fasthållande fenomen.

B. Delarnas mått måste ligga inom dragningstoleranser.

C. Det finns inga betydande deformationer i delarna.

D. Försök att samlas för att se om det finns något problem.

6. Försöksproduktionsfasen

1) Byggnadsingenjören skall ansvara för förhandsmötet två dagar före försöksproduktionen: De deltagande avdelningarna skall ha kvalitetskontroll, produktion, försäljning, upphandling och lager.

2) Bekräfta att produktionslinjen kan producera de produkter som krävs, och bekanta produktionslinjen med den nya produktionsprocessen.

3) Produktionsteknik för att bekräfta processflödet är rimligt, och kontrollera arbetstiden, fixturen är lämplig för användning.

7. Massproduktionssteg

1) För att säkerställa att produktionslinjen kan tillverka produkter enligt produktkvalitetsstandarder bör ingenjörerna på utvecklingsavdelningen följaUpp under tillverkningen av de två första varuppgifterna, och om problem upptäcks måste de lösas i tid.

2) Alla förändringar och produktionsöverväganden ska dokumenteras i ett tekniskt beslutsnot (EDM). Om försäljningsavdelningen har särskilda krav, Den ska omvandlas till tekniska data och distribueras till varje avdelning enligt kraven (t.ex. uppdatering av materialblad, ritningar, m.m. )
