Analys av fästanordningsfelsläge med gängad tråd

Gängade fästanordningar används i stor utsträckning i olika industrier, och deras misslyckande kan få allvarliga konsekvenser. Därför är det viktigt att förstå fellägen och orsakerna till gängade fästanordningar för att förbättra produktkvaliteten och säkerheten.

Fellägen för gängade fästanordningar:

Vanliga fel lägen för gängade fästanordningar omfattar:

1. Monteringsbrott:

• Egenskaper: Uppenbar halsning och förlängning vid frakturplatsen.

• Vanliga orsaker:

* Låg friktionskoefficient för kontaktytan.

* Överdriven vridmoment används vid åtstramning eller förtämning.

* Misalignning mellan uttag och tråd vid tillämpning av vridmoment.

* Överdriven hastighet vid tillämpning av vridmoment.

* Otillräcklig prestanda styrka av själva delen.

* Perpendiklaritet tolerans mellan åtstramningsytan och tråd mittlinjen överskrids.

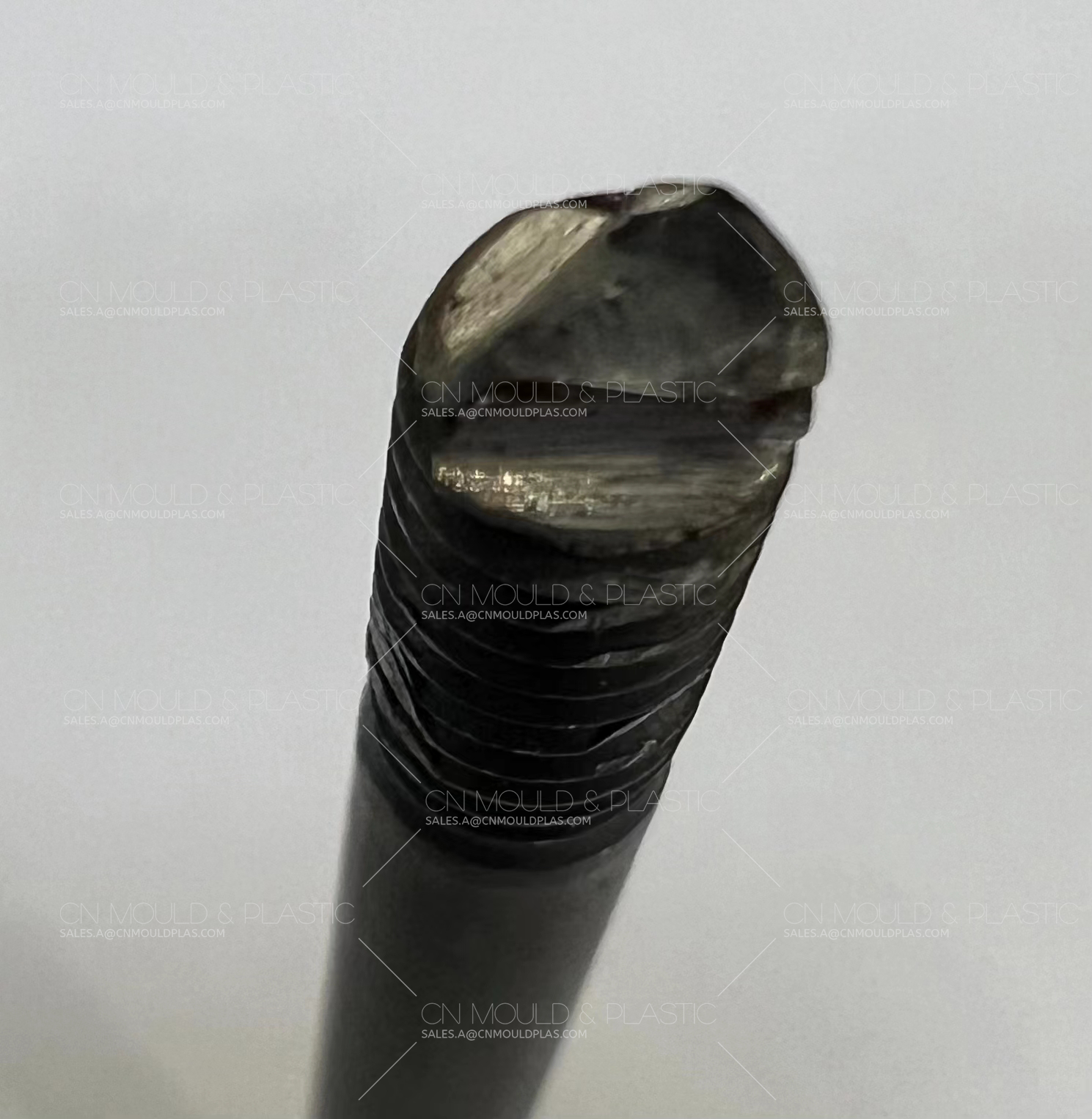

2. Tråd Skjutande fraktur:

• Egenskaper: Frakturytan har i allmänhet en spiral form utan uppenbar halsning.

• Vanliga orsaker:

* Tråden fastnar under åtdragning.

* Tvärsnittet av skruven är blockerat, såsom otillräcklig effektiv tråddjup av blinda hål mutter.

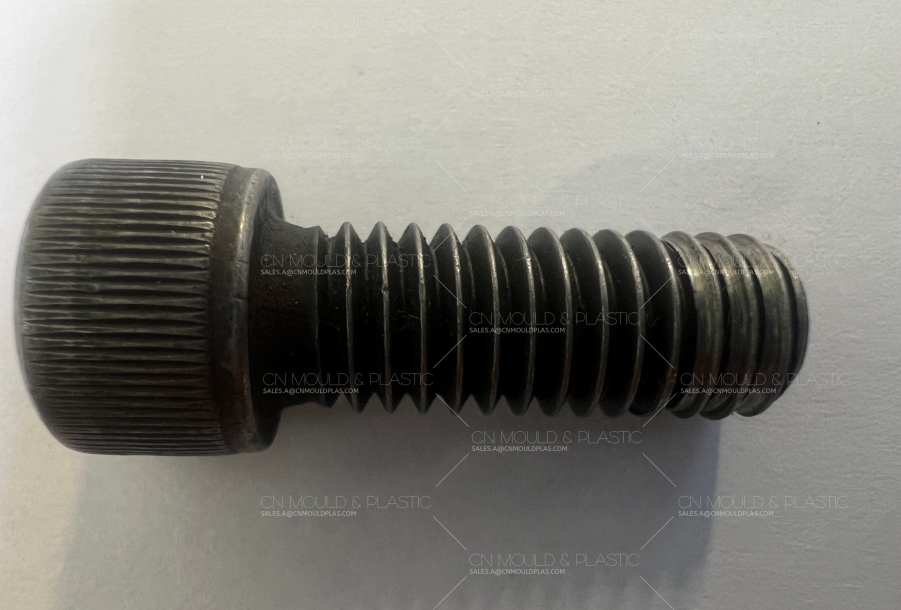

3. Stresskoncentration område misslyckade efter användning:

• Vanliga platser: Bolt huvud och filé mellan huvudet och skaftet med överdriven rät vinkel.

• Vanliga orsaker:

* Filetten mellan huvudet och skaftet är för liten.

* Defekter i plasten strömlinje av huvudet under kall rubrik på skruv.

* Perpendiklaritetstoleransen mellan parningsytan och bulten överskrids.

4. Trötthetsfraktur:

• Egenskaper: Huvudfrakturtyp efter skruvanslutningen används.

• Vanliga orsaker:

* Otillräcklig förspänning.

* Överdriven klämningskraft dämpning.

* Bolt storlek och prestanda är okvalificerade.

* Ömsesidig matchning, monteringsmiljö och arbetsförhållanden i delarna kan inte uppfylla konstruktionskraven.

5. Försenad fraktur:

• Gemensam orsak: Väteförbränning.

• Känsliga fästanordningar: Självskjutande skruvar, fjäderbrickor.

6. Del Vridmomentlarm:

• Orsaker:

* Orimligt monterings vridmoment kontrollområde av delen.

* Det faktiska vridmomentet är högre än den övre kontrollgränsen eller lägre än den nedre kontrollgränsen efter montering.

* Ingen förtätning till förinställda vinkel, vridmoment når den övre gränsen larm.

* Normal montering, vridmoment nedre gräns larm.

7. Tråd Stripping:

• Vanliga orsaker:

* Decarburization av trådar.

* Orimlig tråd storlek matchar.

**Felaktig monteringsmetod.

* För liten tråd friktionskoefficient.

* Pitch och vinkel variation av skruv och mutter.

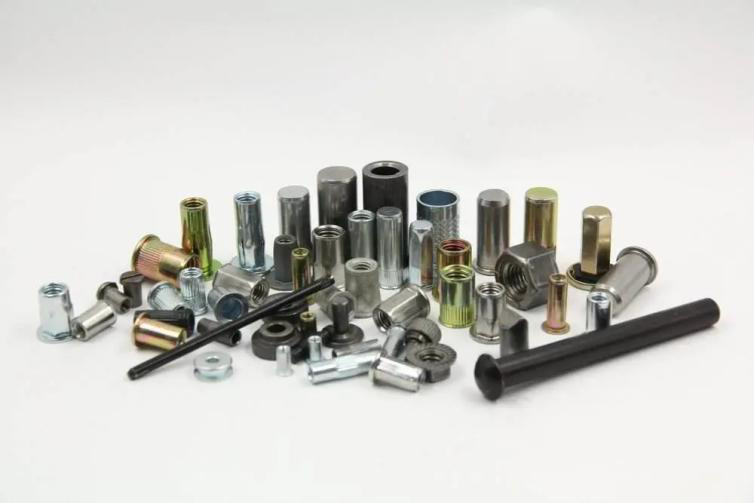

Förebyggande åtgärder:

För att förhindra fel i gängad fästanordning bör följande åtgärder vidtas:

* Välj lämpliga gängade fästanordningar och se till att deras kvalitet uppfyller kraven.

* Installera gängade fästanordningar korrekt och följ motsvarande driftsspecifikationer.

* Regelbundet inspektera och underhålla gängade fästanordningar, och snabbt hitta och hantera potentiella fel risker.

Genom att vidta ovanstående åtgärder kan livslängden och säkerheten för gängade fästanordningar förbättras effektivt.
