Kylsystem Design i injektionsform: En heltäckande guide

När det gäller sprutformning är utformningen av kylsystemet av yttersta vikt. Detta beror på att plastdelar måste kylas och solidifieras till en viss grad av stelhet innan de kan kastas ut ur form utan defe orming på grund av yttre krafter.

Varför är kylsystemet så viktigt?

Kyltiden står för cirka 70 % till 80 % av hela formcykeln. Därför kan ett väl utformat kylsystem avsevärt förkorta cykeltiden, öka injektionsproduktionen och minska kostnaderna. Å andra sidan kan ett dåligt utformat kylsystem leda till längre cykeltider, ökade kostnader och ojämn kylning. som ytterligare kan orsaka vridning och deformation av plastdelarna.

Hur fungerar värmeöverföring i injektionsform?

Enligt experiment, den värme som genereras av den smälta plasten som kommer in i mögeln försvinner på två huvudsakliga sätt:

1. Strålning och konvektion: Cirka 5% av värmen överförs till atmosfären genom strålning och konvektion.

2. Ledning: Resterande 95% av värmen överförs från den smälta plasten till mögeln genom ledning.

I mögel, värmen överförs från plasten i mögelhålan till kylvattenrör. Värmen förs sedan bort av kylvätskan genom värmekonvektion. Den lilla mängd värme som inte förs bort av kylvattnet fortsätter att bedrivas i mögeln tills det når uten sidans yta och sprids ut i luften.

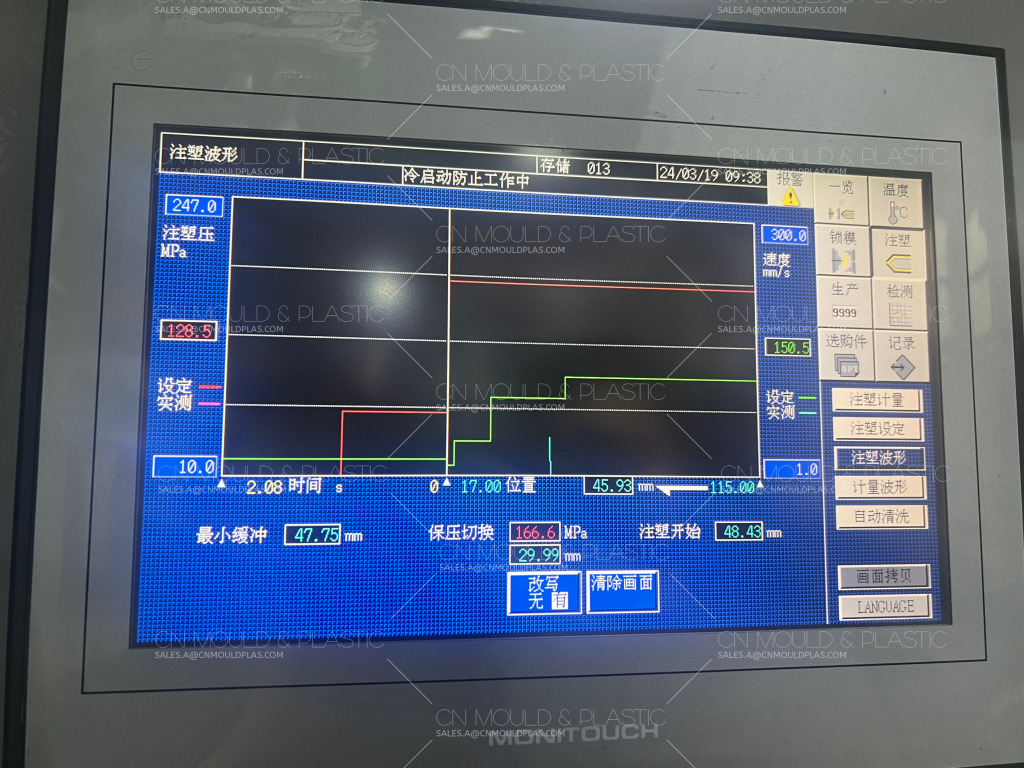

Inverkan av kyltid på moldningscykeln:

Formningscykeltiden består av följande stadier:

1.Clampingstid

2.Fyll tid

3.Hållning trycktid

4. Kyltid

5. Utsläppstid

I dessa stadier har kyltiden den största andelen, vilket motsvarar cirka 70–80 %. Därför påverkar kyltiden direkt formcykelns längd och produktionshastighet.

Rivningstemperatur:

Plastdelarna måste kylas till en temperatur under värmeavböjningstemperaturen innan de kan kastas ut ur mögeln. Detta förhindrar att delarna deformeras på grund av återstående stress relaxation eller yttre krafter vid utlösning.

Slutsats:

Utformningen av kylsystemet är en avgörande faktor för framgången med insprutning. Genom att förstå principerna för värmeöverföring och inverkan av kyltid på gjutningscykeln, Tillverkarna kan konstruera och optimera sina kylsystem för att uppnå hög kvalitet, effektiv och kostnadseffektiv produktion.
