(1) Nackdelar med poleringskvalitetsfrågor1) Kanten på hålets innerhål kan ha kollapsat hörn, Blandade vinklar, eller blåmärken, och efter polering, öppningen av det inre hålet kan förstoras (c....
Antalet håligheter inte bara påverkar tillverkningskostnaden för mögel, men också påverkar kostnaden för injektionsgjutningsprodukten, så det är mycket viktigt att bestämma antalet håligheter i mögel design. Här är faktorer att beakta när man bestämmer antalet håligheter:
Fastställandet av standardformsstorleken bör ta hänsyn till formens struktur och tillverkningsprocessens genomförbarhet. I allmänhet, efter att begreppet har bekräftats, är storleken på mögelbasen bestäms.
Först bestämma antalet hål, delningsplats och gate typ, sedan bestämma placering av plastdelar i mögeln. Observera att arrangemangen av plastdelar i mögeln direkt påverkar storleken på mögelbasen.
Bestäm strukturen av håligheten och kärnan, det vill säga, enligt mögelns strukturella egenskaper för att bestämma användningen av Cut-in-the-fasta eller laminerade konstruktioner, och bestämma den totala storleken eller den ungefärliga storleken på insatsen.

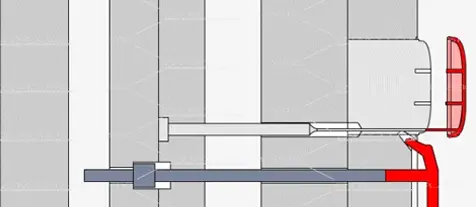

Bestäm strukturen och placeringen av glidmekanismen, styrmekanismen och ejektormekanismen.
Anta standard mögel base. Enligt den strukturella form och tjocklek krav, hitta liknande mögel storlek i standardform basen.
Urvalet av skruvar bör vara uppmärksam på följande problem:
Skruvar har huvudsakligen draghållfasthet, och deras storlek och mängd bestäms i allmänhet efter tjocklek och annan formgivning. Små och medelstora mögel använder i allmänhet M6, M8, M10 eller M12 skruvar, stora former kan välja M12, M16 eller större specifikationer av skruvar. Bestäm sedan skruvspecifikationerna enligt tjockleken. Skruvspecifikationer kan hänvisa till nedanstående figur:
Val av skruvspecifikation | |||||
Tjocklek H/mm | < 13 | 13–19. | 19–25 | 25–32 | >32 |
Skruvspecifikationer | M4.M5 | M5.M6 | M6.M8 | M8.M1 | M10.M12. |
Skruvarna bör så långt som möjligt placeras i närheten av den fasta delen. När den fasta delen är rund, används 3 till 4 skruvar i allmänhet, och när den är rektangulär, används 4 till 6 skruvar i allmänhet.

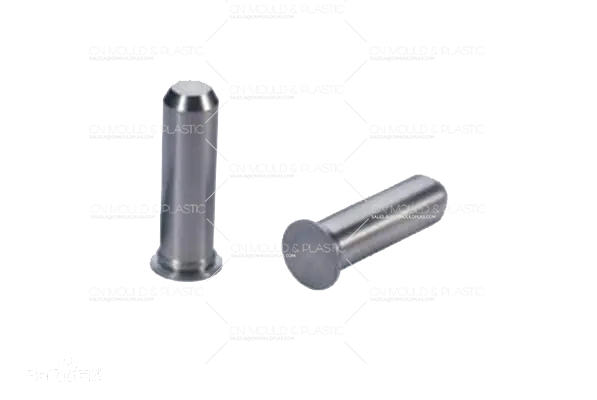

Dowel stift är oftast tillverkade av höghårdhet legerat stål. Den har egenskaper av exakt storlek, slät yta och hög hårdhet och är en viktig del för anslutning och positionering av maskindelar.
Princip för val av stift:
1. Dowel stift är uppdelade i cylindriska stift och koniska stift. Den cylindriska stiften ska inte kopplas ner ofta för att säkerställa positionerings precision och snabbhet i anslutningen. Den koniska stiften är lätt att installera, och påverkan av flera installationer och demontering på positioneringsnoggrannheten är liten.
2. De två stifterna bör placeras i närheten av den fasta delens kontur så långt som möjligt och förfalskas.
3. Diametern på stiften ska väljas ut enligt förskjutningskraften och storleken på mögelplattan.
